COME FARE
Il procedimento da seguire per sostituire la pompa dell'acqua

Hai deciso che la tua pompa dell'acqua deve essere sostituita: non ti resta che procurartene una nuova e seguire questo procedimento passo passo...

COME SI SMONTA

  • Svuotare il radiatore attraverso il rubinetto (si trova in basso a destra, dalla parte del motore).
  • Togliere il manicotto dell'acqua che va dalla pompa al radiatore.
  • Svitare le quattro viti (Rif. 10) che assicurano il ventilatore alla puleggia della pompa.
    Non è necessario togliere né il radiatore, né il convogliatore. Il ventilatore va lasciato all'interno del convogliatore.
  • Scollegare dalla pompa i tiranti dell'alternatore e della pompa HP.
  • Allentare la vite di fissaggio dell'alternatore e i dadi del tirante.
  • Togliere le cinghie dell'alternatore. (Rif. 4)

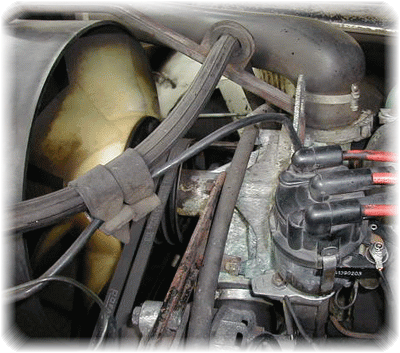

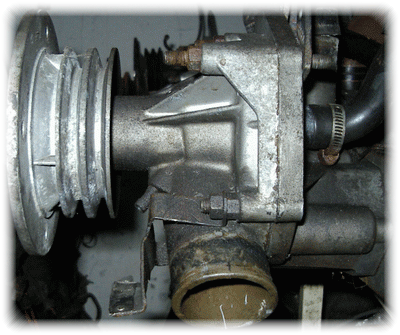

  • Allentare la fascetta del manicotto d'aspirazione della pompa (si trova nella parte inferiore della pompa, quasi sotto all'alternatore - il condotto di aspirazione della pompa è quello che si vede nella foto qua sopra).
  • Togliere il cavo di massa.
  • Se è presente, togliere il supporto con la scala per la regolazione dell'anticipo (si vede nella foto).
  • Togliere i 5 prigionieri che fissano il coperchio pompa.
  • Togliere la pompa e la guarnizione.

COME SI MONTA

  • Pulire accuratamente il supporto pompa dai residui della vecchia guarnizione.
  • Posizionare la nuova guarnizione utilizzando l'apposito mastice sigillante.
  • Presentare la nuova pompa sul supporto, inserendo il condotto di aspirazione della pompa nel manicotto e avvitare i 5 prigionieri.
  • Stringere la fascetta del manicotto aspirazione.
  • Montare il supporto scala per la regolazione dell'anticipo.
  • Collegare il cavo di massa.
  • Posizionare le cinghie dell'alternatore (Rif. 4) nelle gole della pompa dell'acqua e della puleggia asse a camme.
  • Tendere le cinghie (NON TROPPO se tenete alla salute dei cuscinetti) e stringere la vite di fissaggio dell'alternatore.
  • Tendere le cinghie della pompa HP e posizionare i tiranti della pompa HP e dell'alternatore sui prigionieri della pompa dell'acqua.
  • Montare il ventilatore (ATTENZIONE a non stringere troppo le viti).
  • Posizionare il manicotto dell'acqua dalla pompa al radiatore.
  • Riempire l'impianto di raffreddamento con l'antigelo, avviare il motore e verificare le tenute.
  • Arrestare il motore e verificare nuovamente il livello del liquido di raffreddamento.
